При обустройстве дренажных конструкций поверхностного типа используют водоотводные лотки ЖБИ, чугунные или пластиковые. В них эти изделия выполняет функцию водосборного элемента, который улавливает сточную воду. Поэтому такие лотки монтируют под сточными трубами, около дорожных бордюров и торца кольцевой отмостки.

Конструкционные особенности

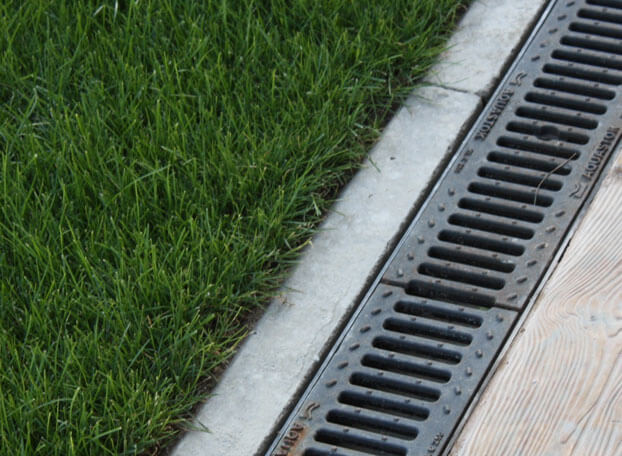

Типовой водоотводный лоток имеет вид сплошного П-образного канала, который с открытой стороны покрывают чугунной решеткой. Как они выглядят видно на фото.

В соответствии с европейским стандартом EN 1433, производится четыре типа подобных водоотводящих изделий:

  1. Лоток сточный. Он имеет форму прямолинейного желоба, предназначенного для приема воды по всей своей длине. Если он выполнен в исполнении I, то его монтируют без обмуровки и фундамента, а когда в исполнении М — оснащается собственным фундаментом.
  2. Лоток коробчатый. Представляет собой П-образный желоб со съемной верхней решеткой. Этот элемент необходим для защиты пропускного канала лотка от попадания в него крупных предметов, которые могут в него смыть сточные воды.
  3. Лоток щелевой. Он выглядит как квадратная балка, имеющая вдоль центральной оси круглое сквозное отверстие, а в ее верхней части располагается щель, обеспечивающая доступ к стоку. Эта щель бывает прерывистой или продольной сплошной. Такого вида изделие можно использовать вместо коробчатого аналога с решеткой.
  4. Лоток бордюрный. Это щелевой Г-образный желоб, имеющий выступ в верхней части, который прикрывает щель, расположенную в корпусе изделия.

Все эти водоотводные лотки монтируют не только непосредственно под водостоками, но и около бордюров дорожек, обустраиваемых в саду. Самую прочную продукцию используют на скоростных автомагистралях, на стоянках для размещения большегрузного автотранспорта и в аэропортах.

Материалы для производства водоотводных лотков

Способы производства бетонных лотков основаны на использовании в процессе их изготовления термопластичных или пластичных материалов. Поэтому желоба бывают из чугуна, бетона и особых полимеров. Данный выбор предполагает применение в производственном процессе литейных технологий (из чугуна и бетона) или термопластичной экструзии (изделия из пластика). В итоге компании-изготовители предлагают потребителям лотки, которые отличаются эксплуатационными и прочностными параметрами.

Классифицируют сортамент лотков относительно конструкционных материалов, используемых при их производстве.

Полимерные

Изделия из конструкционных полимеров изготавливают из полипропилена с добавлением минерального наполнения. Этот материал обладает значительной стойкостью (лотки почти нельзя поцарапать и они проявляют инертность к практически всем химическим реагентам) и прочностью (способны выдержать нагрузку до 60 тонн на квадратный метр).

Эксплуатационный температурный режим для материалов подобного типа составляет от -50 до +120 градусов по Цельсию. Поэтому водоотводный пластиковый лоток укладывают как возле дома, так и рядом с железнодорожным полотном. При этом вес одного модуля достигает 14 килограмм.

Размеры одного стандартного полимерного лотка:

  • длина – 100 см;
  • ширина – от 14 до 50 см;
  • высота – от 6 до 79 см;
  • условный диаметр от 10 см и более.

Бетонные с решеткой

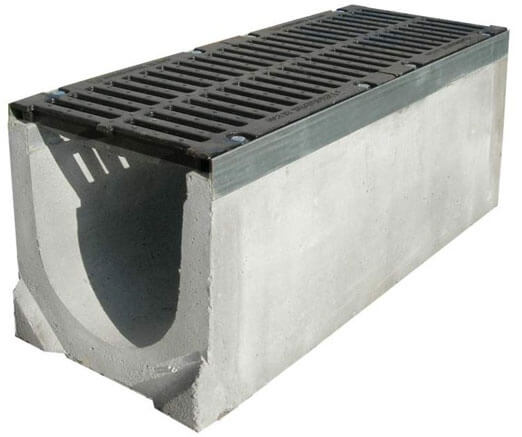

Водоотводный бетонный лоток изготавливают из бетонных смесей, армированных стекловолокном, стальной проволокой или полимерными нитями. В процессе производства полимербетона и железобетона применяется вибрационное литье: форму с не отвердевшей массой помещают на вибрационный стенд. Читайте также: «Ливневая решетка для ливневой канализации».

В результате такого процесса бетонные каналы и водоотводные лотки становятся высокопрочными изделиями, что несвойственно типовым железобетонным изделиям (сокращенно ЖБИ).

Такие ЖБ водоотводные лотки с решеткой используют для обустройства домашней дренажной системы поверхностного типа и ее промышленного аналога, создаваемого на автомагистралях и других дорогах.

Их размеры:

  • длина желоба – 50-500 см;
  • ширина и высота изменяются в пределах – от 14х15 до 43х88 см;
  • габариты пропускного отверстия – не менее условного диаметра, равного DN100.

Более конкретные размеры, которые должны иметь ЖБ водоотводные лотки, регламентируются техусловиями компании-производителя и отраслевыми стандартами.

Чугунные

Чтобы изготовить металлический водоотводной лоток, используют два вида чугуна. Один из них содержит в своем составе пластинчатое графитное зерно (ISO 185), а второй — сферическое графитное зерно (EN1563). При этом из данных сортов чугуна выпускают не только профиль лотка, но и решетку для него.

По причине склонности изделий из чугуна к коррозийным процессам, готовые лотки, а в ряде случаев и решетки, подвергают процедуре, получившей название горячего цинкования согласно ISO 4161. Правда, в продаже также имеются чугунные водоотводные изделия без защитного покрытия.

Поскольку чугунные водоотводные лотки с решетками обладают высокой сопротивляемостью к поперечным и продольным нагрузкам, эти изделия применяют на ответственных участках, где установка таких желобов экономически целесообразна.

Размеры решеток и лотков из чугуна:

  • длина – до 50 см;
  • ширина – до 20 см;
  • толщина решетки – не менее 5 см;
  • пропускное отверстие — минимум DN100.

Правила установки водоотводных лотков

Монтаж водоотводных лотков относится к непростым видам строительных работ, поскольку поверхностную дренажную систему обустраивают в сложном грунте, содержащем плодородную почву и супесь, в результате чего на его опорную способность не следует рассчитывать. На фото изображена схема установки водоотводных изделий.

Помимо этого, такой состав грунта имеет склонность к промерзанию примерно на метр в зимнее время. По этой причине на опорную поверхность лотков действует и деформация пучения, способная выталкивать их из почвы.

Специалисты рекомендуют при проведении монтажных работ придерживаться следующих правил:

  • пропускная способность желоба должна быть ориентирована на среднемесячную норму осадков плюс запас 25%;
  • выбирать оптимальный тип изделия нужно в зависимости от месторасположения лотков. Например, бордюрный желоб не подойдет для монтажа на аэродроме по причине несоответствия прочностным характеристикам. Одновременно аэродромный лоток экономически нецелесообразно устанавливать в ливневой системе дома;
  • минимальный размер уклона, с которым необходимо монтировать лоток водоотводный железобетонный, чугунный или пластиковый – 10 миллиметров из расчета на каждый погонный метр;
  • желоба нужно устанавливать минимум на 10-сантиметровую песчано-гравиевую основу;
  • решетки, изготовленные из нержавеющей стали, монтировать легче, чем чугунные изделия, поскольку их вес значительно меньше. Они прослужат более длительное время, чем решетки из ковкого или серого чугуна;
  • в дренажной системе должен присутствовать пескоуловитель, защищающий водоотводную конструкцию от заиливания;
  • когда монтируют бетонные водоотводные лотки с решеткой, их закрепляют при помощи специального механизма, имеющего винтовой замок. Это же касается изделий из чугуна и пластика;
  • пристенный водоотвод собирают из пластиковых изделий, а дорожный – из бетонных блоков.

При соблюдении вышеперечисленных рекомендаций система прослужит длительное время.

Процесс монтажа

Линейный водоотвод монтируют из водоотводных лотков в такой последовательности:

  • в месте, где запланирована дренажная конструкция, маркируют осевую линию обустраиваемого водоотвода, применяя колышки и бечевку;
  • затем собирают информацию относительно метеорологических наблюдений в данном регионе и на ее основании определяют среднедневное количество стоков. Исходя из этих данных, подбирают пропускную способность желоба;
  • согласно пропускному диаметру подбирают тип и внешние размеры водоотводящей конструкции;
  • зная необходимые размеры и увеличив их на 30-40 сантиметров, определяют требуемый объем траншеи и объем грунта. При этом глубина канавы должна превышать высоту лотков примерно на 10-15 сантиметров, поскольку необходимо, чтобы после завершения работы их края располагались на 5 миллиметров ниже нулевой отметки;
  • потом вырывают траншею, утилизируют выбранный грунт и формируют подсыпку (с ее помощью очерчивают уклон и используют для укрепления дна канавы);
  • дальше в траншею укладывают водоотводные пластиковые лотки с решетками или изделия другого типа, а также пескоуловители. Крайний из уловителей подсоединяют трубой DN100 к основной дренажной системе;
  • в завершении монтажа в свободное пространство между лотками и стеной траншеи заливают бетон, который зафиксирует водоотвод.
