Смотровой дренажный колодец — виды и способы монтажа

Содержание:

1. Конструкция смотровых колодцев для дренажа
2. Виды смотровых дренажных колодцев
3. Материалы для изготовления
4. Особенности монтажа

Дренажные системы, как и канализационные конструкции, относятся к инженерным сооружениям, которым требуется проведение периодических осмотров и выполнение профилактических работ с целью определения качества функционирования и общего состояния оборудования. Для таких целей обустраивают смотровой дренажный колодец, а точнее систему, состоящую из таких сооружений. Без них не обходится ни один дренажный трубопровод, особенно это касается участков, где имеет место изменение его направления, уклона, диаметра труб и т.д.

Конструкция смотровых колодцев для дренажа

На фото можно увидеть, что у всех смотровых колодцев схожая конструкция.

Они, как правило, состоят из таких элементов:

  • основа;
  • лотковая часть;
  • рабочая камера;
  • горловина;
  • люк.

Смотровые колодцы для дренажа могут быть круглой или квадратной формы. В основание конструкции обычно закладывают железобетонные плиты, помещая их на щебень. Их конструкционное решение представляет собой лоток – в него на входе переходит трубопровод.

В своей нижней части лоток принимает форму трубы. Этот элемент изготавливают из бетона, а его поверхность затирают. В ряде случаев еще выполняют железнение. По обе стороны лотка делают полки – на них в ходе проведения эксплуатационных мероприятий располагаются мастера.

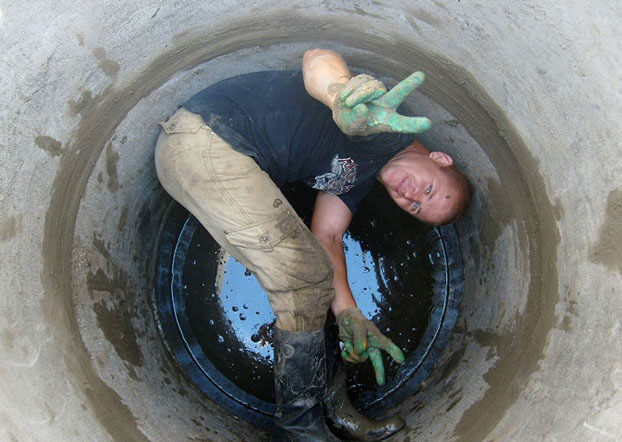

Рабочая камера должна иметь такие размеры, чтобы человек имел возможность попасть внутрь и выполнить требуемые манипуляции. Для спуска людей на стене оборудуют специальные скобы или ступени. Обычно принято, что высота смотрового колодца должна составлять 180 сантиметров.

Его горловина закрывается люком из чугуна или полимерного материала, который возвышается над поверхностью грунта на 7-20 сантиметров. Схема устройства традиционного смотрового колодца предусматривает, что верхняя часть с крышкой в любой момент должна быть доступной для наблюдения за уровнем воды (прочитайте также: «Смотровой колодец канализации — варианты устройства и монтажа»).

Виды смотровых дренажных колодцев

Они бывают:

  • контрольными – их обустраивают в месте соединения дворовой сети с уличной, но только за красной чертой застройки;
  • поворотными — они устанавливаются там, где меняется направление трубопроводов. Лоток в таких конструкциях должен быть в виде плавной кривой и повторять изгибы поворота;
  • перепадными – их монтируют на тех участках, где не совпадают уровни нахождения подводящей и отводящей труб;
  • промывными – такие конструкции размещают на стартовых участках, на которых жидкость в результате невысокой скорости передвижения может преобразоваться в осадок. Его можно устранить путем промывки трубы;
  • линейными – обустраивают их на прямых отрезках трубопровода. Между такими смотровыми колодцами необходимо рассчитать расстояние с учетом диаметра труб;
  • узловыми – их устанавливают в месте, где пересекаются ветки трубопровода. Обычно в узле сходятся 3 подводящие и 1 отводящая труба.

Материалы для изготовления

Материал, из которого будет строиться шахта колодца, определяют при проектировании дренажной системы.

Обычно применяют один из двух вариантов:

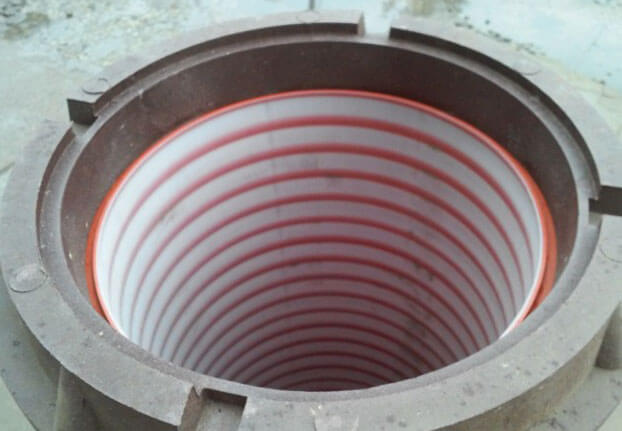

  1. Емкости из пластика. Их преимущество заключается в небольшом весе, простоте монтажа, герметичности и долговечности. Гофрированные шахты позволяют легко менять свои размеры, что является неоспоримым преимуществом при установке их в регионах, где на местности отмечаются частые изменения температур. Пластиковые емкости не подвержены деформации при промерзании и оттаивании грунта.
  2. Железобетонные кольца. Считаются самым долговечным и прочным вариантом обустройства смотровых колодцев (прочитайте также: «Устройство дренажных колодцев на участке»). Но в данном случае монтаж непрост, поскольку конструкция много весит.

Особенности монтажа

На каждом земельном участке, где существует необходимость в отводе сточных и грунтовых вод, требуется обустройство дренажной системы. Ее составными элементами в обязательном порядке являются смотровые дренажные колодцы. Монтаж таких конструкций не является прихотью. Дело в том, что подпочвенные воды не отличаются чистотой и через время на дне коллекторов образуется илистый осадок, который обязательно следует удалять.

Если его не убирать, то отложения могут закупорить и вывести из строя дренажную систему. Исходя из вышеизложенной информации, становится понятно, что создание смотровых колодцев – мера необходимая. Располагают их на расстоянии 35-50 метров друг от друга на прямом участке и через один поворот в том случае, если линия трубопровода изгибается. Также смотровой дренажный колодец располагают в местах, где отмечается уровень перепада дренов (прочитайте также: «Дренажные колодцы своими руками — как сделать правильно»).

Монтаж пластиковых емкостей нельзя назвать сложной работой, но система из них – дорогостоящее удовольствие. При желании сэкономить каждый элемент можно приобрести раздельно.

Для обустройства смотрового колодца понадобится:

  • гофротруба;
  • пластиковое дно;
  • резиновые уплотнители.

Для устройства простой смотровой конструкции чаще всего выбирают трубу, имеющую диаметр 46 сантиметров. Ее достаточно для промывки водой сооружения с помощью шланга. Когда в дальнейшем планируется опускаться в колодец, тогда его диаметр не должен быть менее 92,5 сантиметра.

Установка смотрового колодца выполняется в следующей последовательности:

Подготовка емкости. Нужно отмерить требуемую длину гофротрубы. Ее отрезают и для перфорированных труб в стенках делают отверстия. После этого устанавливают уплотнительные манжеты.

Обустройство дна. Выкапывают яму необходимой глубины. Сооружают на ее дне щебеночно-песчаную подушку. Насыпанный материал заливают раствором цемента. После полного высыхания на дно колодца настилают геотекстиль.

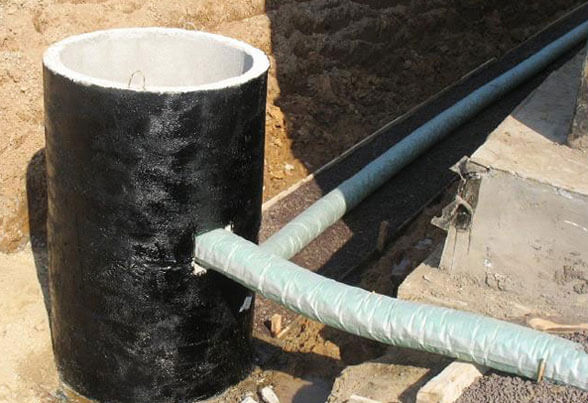

Установка конструкции. Укладывают днище. На него помещают гофротрубу, аккуратно соединяют элементы, а места стыков промазывают битумной мастикой. К смотровому колодцу подводят дренажные трубы и вставляют их в подготовленные отверстия, сделанные в стенках конструкции. Вновь применяют мастику.

Засыпка колодца. Свободное пространство вокруг шахты засыпают щебнем, желательно мелкой фракции, без острых поверхностей, которые способны повредить трубу.

Установка крышки.

При использовании готовой пластиковой емкости смотровой колодец сделать можно самостоятельно. Такая конструкция не только достаточно проста в монтаже, но и долговечна.
